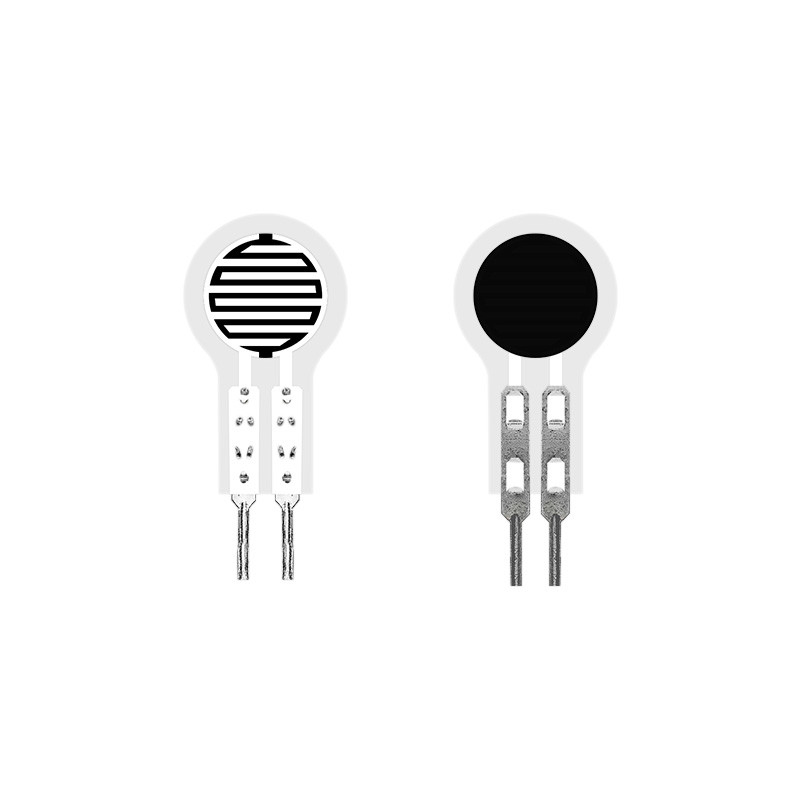

スマートで適用範囲が広い薄膜圧力センサーDF9-16シリーズ
記述
DF9-16シリーズ適用範囲が広い薄膜圧力センサーは適用範囲が広い圧力センサー技術の独立した知的財産権のセンサーの新型である。適用範囲が広いナノの機能材料の強い付着、曲がる抵抗および高い感受性の適用範囲が広く薄い材料で、圧力検出の高い感受性を達成することを印刷する。
薄膜圧力センサーは抵抗センサーである。出力抵抗はセンサーの表面の増加の圧力として減る。圧力は特定の圧力抵抗関係によって測定することができる。それは適用範囲が広い表面の圧力測定のシナリオのために適して、スマートな家、家電、自動車電子工学、医療機器、産業制御、スマートなロボットおよび他の分野で広く利用される。

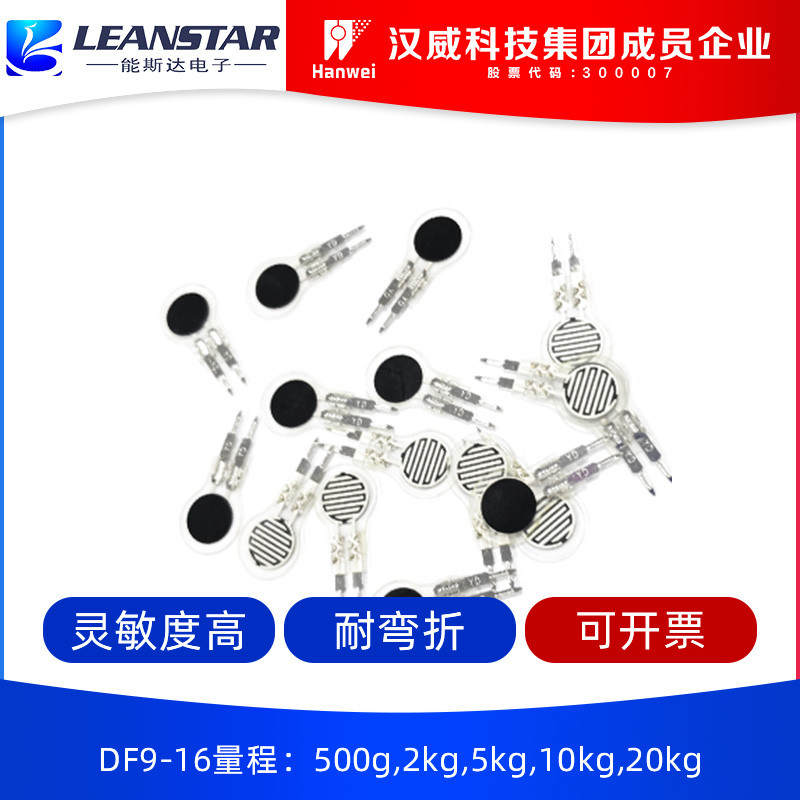

DF9-16シリーズに現在500g、2kg、5kg、10kg、20kgおよび他の異なった範囲モデルがある。
特徴
極めて薄いØ厚さ0.3mm以下
Øの速い応答
Øの長い生命は、1以上，000,000回の押すテストに合格した
Øは検出器やすく、統合し易く、適用し易い
Øセンサーのプロフィールはカスタマイズすることができる
Øはセンサーの範囲変数カスタマイズすることができる
ØはRoHSの証明を渡した
プロダクト変数
| ロゴ | サイズ（mm） |
| 長さ | 23.2 |
| 幅 | 10 |
| 敏感な地帯 | φ7.8 |
| Pinピッチ | 2.54 |
| 許容 | 0.2 |
性能の索引
| モデル | DF9-16@500g | DF9-16@2kg | DF9-16@5kg | DF9-16@10kg | DF9-16@20kg |
| 範囲 | 0~500g | 0~2kg | 0~5kg | 0~10kg | 0~20kg |
| 厚さ | ≤0.3mm | ||||
| 次元 | 指定およびサイズの記述を見なさい | ||||
| 応答ポイント注1 | ≤20g | ≤300g | ≤700g | ||
| 反復性 | ±5% （50%Loaded） | ||||
| 一貫性の注2 | ±10% （同じモデルのバッチ） | ||||
| ヒステリシス | +15% （RF+ - RF-） /RF+ | ||||
| 耐久性 | >百万回 | ||||
| 最初の抵抗 | >10MΩ （非荷を積まれる） | ||||
| 応答時間 | < 1ms=""> | ||||
| 概要の時間 | < 15ms=""> | ||||
| テスト電圧 | 典型的な価値DC 3.3V | ||||
| 実用温度 | -20℃ - 60℃ | ||||
| EMI | 農産物無し | ||||
| ESD | 無感応 | ||||
データ参照 シート
モデル: DF9-16@500g | モデル: DF9-16@2kg | モデル: DF9-16@5kg | モデル: DF9-16@10kg | モデル: DF9-16@20kg | |||||
| pressure/kg | resistance/kΩ | pressure/kg | resistance/kΩ | pressure/kg | resistance/kΩ | pressure/kg | resistance/kΩ | pressure/kg | resistance/kΩ |
| 0.05 | 34.87 | 0.2 | 11.20 | 0.5 | 8.66 | 1 | 4.38 | 2 | 4.85 |
| 0.1 | 14.87 | 0.4 | 6.07 | 1 | 4.68 | 2 | 3.05 | 4 | 3.67 |
| 0.2 | 7.39 | 0.6 | 4.31 | 1.5 | 3.60 | 3 | 2.50 | 6 | 3.06 |
| 0.25 | 6.14 | 0.8 | 3.43 | 2 | 3.11 | 4 | 2.20 | 8 | 2.73 |
| 0.3 | 5.19 | 1 | 2.97 | 2.5 | 2.78 | 5 | 2.00 | 10 | 2.55 |
| 0.4 | 4.37 | 1.2 | 2.67 | 3 | 2.55 | 6 | 1.85 | 12 | 2.43 |
| 0.5 | 3.77 | 1.4 | 2.48 | 3.5 | 2.36 | 7 | 1.76 | 14 | 2.36 |
| 1.6 | 2.30 | 4 | 2.17 | 8 | 1.70 | 16 | 2.31 | ||
| 1.8 | 2.19 | 4.5 | 1.98 | 9 | 1.63 | 18 | 2.27 | ||
| 2 | 2.08 | 5 | 1.83 | 10 | 1.60 | 20 | 2.23 | ||
