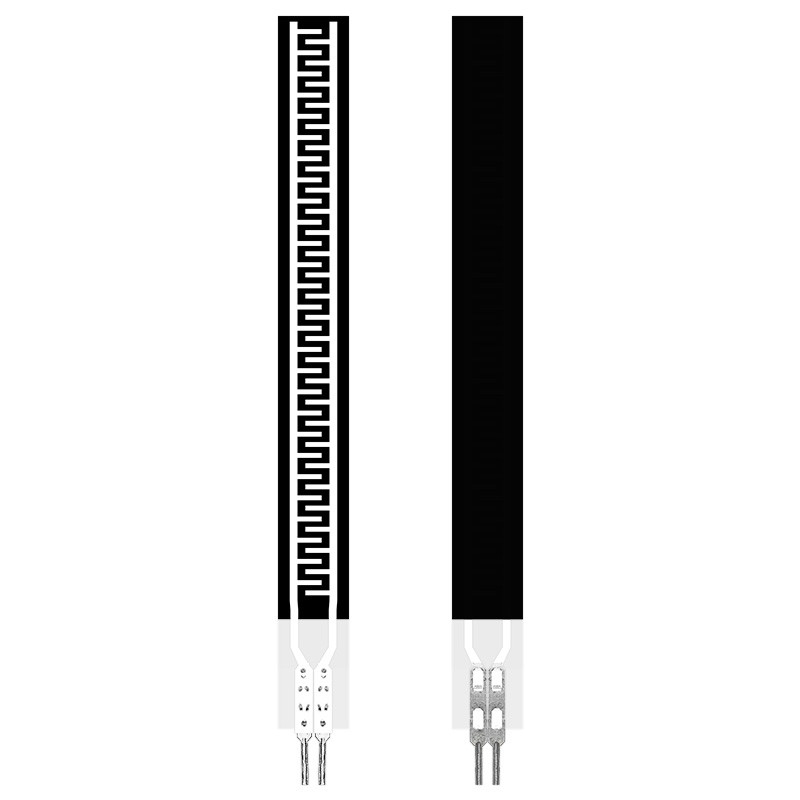

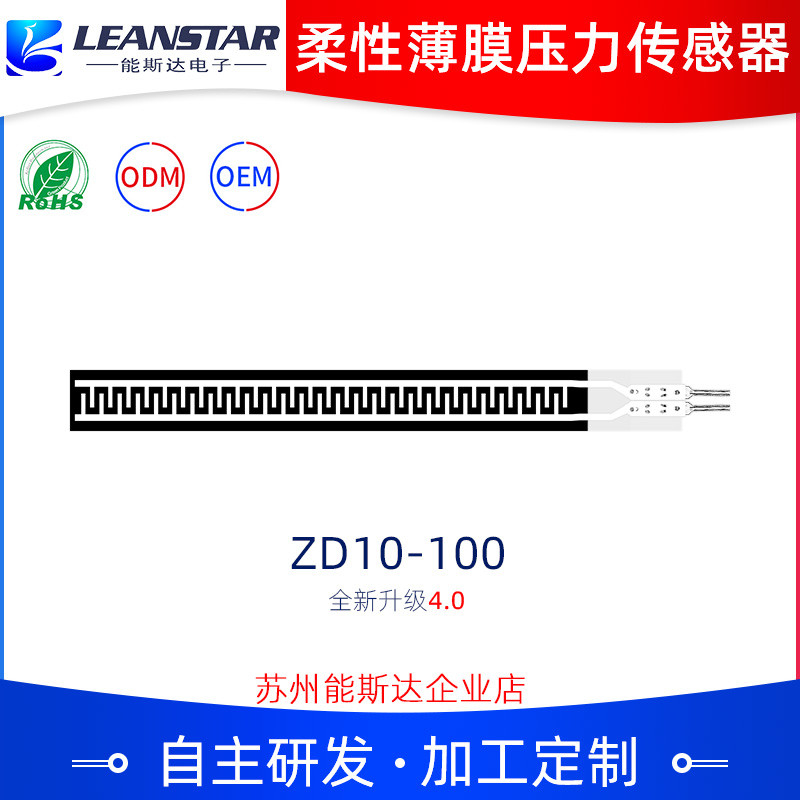

異常な体験のよりよい生命の適用範囲が広い薄膜圧力センサーZD10-100
記述
ZD10-100適用範囲が広い薄膜圧力センサーは適用範囲が広い圧力センサー技術の独立した知的財産権のセンサーの新型である。適用範囲が広いナノの機能材料の強い付着、曲がる抵抗および高い感受性の適用範囲が広く薄い材料で、圧力検出の高い感受性を達成することを印刷する。
適用範囲が広いフィルム圧力センサーは抵抗センサーである。出力抵抗はセンサーの増加の表面に適用される圧力として減る。圧力は特定の圧力抵抗関係によって測定することができる。
ZD10-100はある特定の区域で小さい圧力検出のために主に使用される。その応答ポイントは効果的にZD10-100センサーの表面の圧力制動機そして圧力変更を検出できる50gの下で低い。スマートな家、家電、自動車電子工学および他の分野で広く利用される
特徴
極めて薄いØ厚さ0.3mm以下
Øの適用範囲が広い防水パッケージ
Øの曲がる抵抗
Øの速い応答
Øの長い生命は、1以上，000,000回の押すテストに合格した
Øは出力信号検出し易い
Øカスタマイズ可能なプロダクト長さ、サイズ、ピン パッケージ、等。
Øはセンサーの範囲変数カスタマイズすることができる
性能の索引
| モデル |
ZD10-100 |
| 範囲 |
0~500g |
| 厚さ |
≤0.3mm |
| 次元 |
指定およびサイズの記述を見なさい |
| 応答ポイント1 |
≤50g |
| 反復性 |
±5% （50%loaded） |
| 一貫性2 |
±15% （同じモデルのバッチ） |
| ヒステリシス |
+10% （RF+ - RF-） /RF+ |
| 耐久性 |
>百万回 |
| 最初の抵抗 |
>10MΩ （非荷を積まれる） |
| 応答時間 |
<1ms |
| 概要の時間 |
<15ms |
| テスト電圧 |
典型的な価値DC 3.3V |
| 実用温度 |
-20℃ | 60℃ |
| EMI |
農産物無し |
| ESD |
無感応 |
データ参照 シート
| モデル |
Pressure/gf |
50 |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
| ZD10-100 |
Resistance/KΩ |
10.29 |
5.34 |
3.98 |
3.32 |
2.98 |
2.82 |
2.66 |
2.55 |
2.47 |
2.43 |
注:アイコンのカーブは特定の条件の下で測定されるデータから引かれる。カーブの関係は参照だけのためである。実際のデータは特定の適用に従って取付けの後でテストされるべきである。

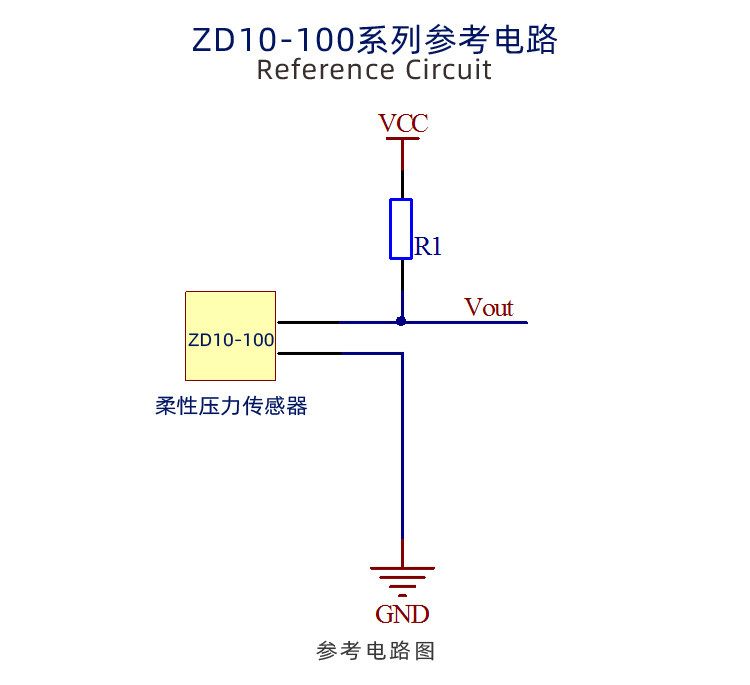

参照回路
指示
- ZD10-100適用範囲が広い圧力センサーは無極性の部品、そこにである回路のdirectionalityではない;
- 使用した場合、しっかりした、平面にセンサーの感圧性の地帯を置きなさい。曲げられるか、または不規則な表面のセンサーを使用して圧力がない場合センサーを、すなわち、「応答」の状態で伝導性に最初にする;この状態では変更に圧力をかけるために、センサーの出力抵抗はまだ答えることができ対応する関係は参考資料シートにもはや適当ではない;
- 支持の表面および力の塗布の表面が堅いおよび硬い表面であり、接触表面がセンサーのサイズ（センサーの情報焦点地域のサイズ52mm*10mm）より大きければ、センサーの自身の構造による、音圧感度は小さく、不安定かもしれない。円形の柔らかいゴム パッドは情報焦点地域の中心に添付される必要がある直径は情報焦点地域よりわずかに小さく、区域は情報焦点地域の区域の60%より大きいべきである;
- 支持の表面のセンサーを修理するのに両面テープを使用できる。支持の表面が貼ることを前に整頓され、きれいであること注意しなさい。3Mのブランドの両面テープを使用することを推薦する;カスタマイズされたサービスを提供しなさい;
- センサーが重点を置かれ、圧力を維持する後、出力抵抗の価値は5%の内で、通常わずかにそのうちに漂う。この間違いはタイミングの口径測定の方法によって減らすことができる。口径測定操作では、圧力を適用した後待ち時間は実際の適用の待ち時間に一貫している。センサーの力の状態は異なった適用シナリオで異なっているので、ユーザーが実際の適用シナリオに従ってセンサーを整理し、漂流変数を独自でテストすること推薦される。
発表
- センサーを使用して、負荷を均等に受け取ったし、鋭い目的によってセンサーが付いている直接接触を避けることを試みなさい時;
- 過剰範囲の使用はセンサーの性能を減らしたりまた更にセンサーを破壊する;
- センサー ターミナルは銅のおよびスズメッキをされた材料から成り、鉛は必要性に従って溶接することができる。べきではないし接触の時間が高温が溶かし、フィルムの基質を変形させることを防ぐために1を二番目に超過するべきではないことはんだ付けする温度が300°Cを超過するには余りにも高くないべきではないことがそれ推薦される注意されるべきである。
