1.はじめに

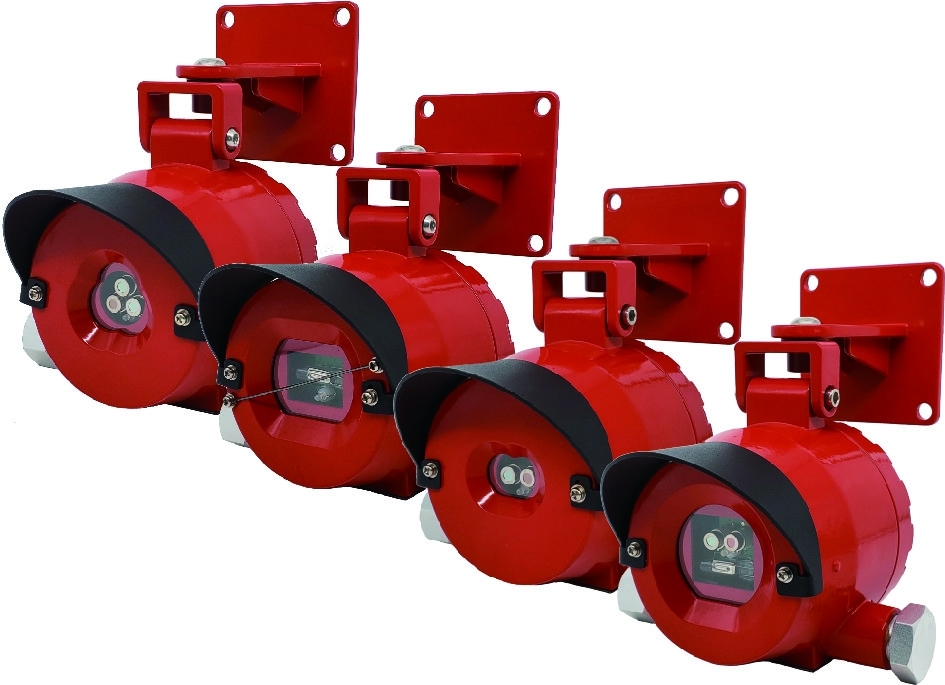

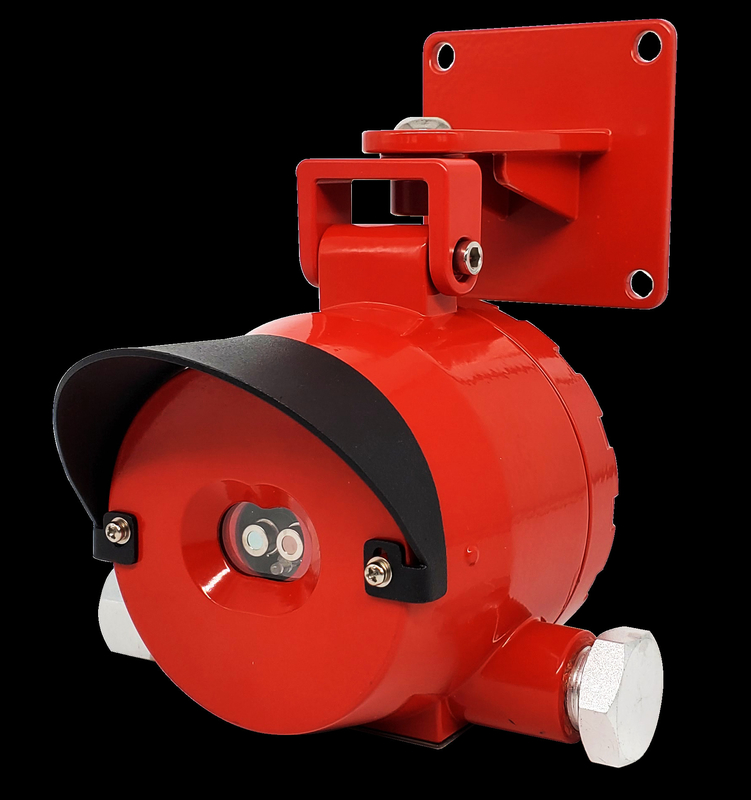

FD10-IR2 ダブル IR 火炎検出器は、新しいタイプのインテリジェント火災検出装置です。検出器は、狭帯域フィルタリングを備えた異なる波長の 2 つの赤外線センサーを使用します。1 つのセンサーは、炎情報の中心波長を反映するために使用されます。もう 1 つのセンサーは、環境内の他の赤外線放射を監視するために使用されます。炎のフリッカー特性と組み合わせ、高速マイクロプロセッサによる解析と数学的アルゴリズムによる計算により、炎の特性を持つ放射スペクトルが火災報知器として確認されます。検出器は、太陽光、雷、電気溶接、熱放射、電磁干渉、機械的振動、およびその他の干渉の干渉を抑制し、火炎信号の迅速な応答と正確な識別を実現します。
2.主な特徴
検知対象：炎
応答スペクトル範囲：4.3μm、5.0μm
検出方法：光路リアルタイムサンプリング
最長検出距離は 50 メートルに達することができます
高速、低消費、高性能の 32 ビット データ処理チップを使用
無線周波数および電磁干渉に対する優れた耐性
完璧な特許アルゴリズム、高速応答、高い安定性、強力な誤報防止機能
検出角度90°
最長検出距離は 50 メートルに達することができます
さまざまな場面のニーズを満たすマルチレベルの感度設定
磁気バーで感度を調整、現場でカバーを開ける必要なし
さまざまなタイプの産業現場の危険区域に適した防爆設計
3.技術パラメータ
な
| スペクトル応答 | FD10-UV: 185~260nm |
| FD10-IR2：4.3μm、5.0μm | |
|

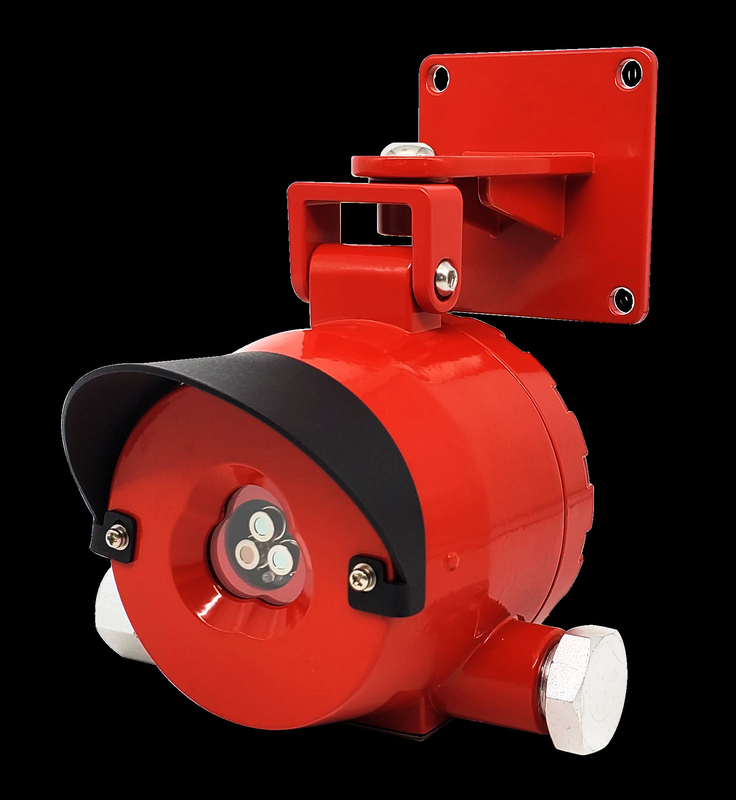

FD10-IR3：3.8μm、4.3μm、5.0μm FD10-UVIR2: 185~260nm、4.3μm、5.0μm |
|
| 検出方法 | 光路のリアルタイムサンプリング |
| 画面 | LEDライト |
| 状態表示 | 緑色の LED が点滅して正常な動作を示します (3 秒ごとの点滅回数は感度レベルを表します)。 |
| 赤いLEDが常に点灯してアラームを示します | |
| 操作方法 | マグネットバー、感度調整（4段階） |
| 信号出力 | 4-20mA アナログ |
| パッシブ リレー (障害およびアラーム用) | |
| Exグレード | ExdⅡC T6 Gb/ Ex tD A21 |
| 侵入保護 | IP66 |
| 入力電力 | DC24V±6V |
| 作業電流 | ≦30mA (DC24V) |
| インストール方法 | 壁掛けまたは吊り上げまたは保持パイプ |
| 反応時間 |
FD10-IR2: ≤10s |
|
検出距離 |
FD10-UV: 30m, 0.3m×0.3m N-ヘプタン火 |
| FD10-IR2: 50m、0.3m×0.3m N-ヘプタン火 | |
| RD10-IR3: 50m、0.3m×0.3m N-ヘプタン火 | |
| FD10-UVIR2: 50m、0.3m×0.3m N-ヘプタン火災 | |
| 作業温度 | FD10-UV: -20~60℃ |
| FD10-IR2: -25~70℃ | |
| FD10-IR3: -25~70℃ | |
| FD10-UVIR2: -20~60℃ | |
| 視野 | FD10-UV: 120° |
| FD10-IR2: 100° | |
| FD10-IR3: 100° | |
| FD10-UVIR2: 100° (赤外線) / 120° (紫外線) | |
| 重さ | 1.5±0.2kg |
| ハウジング材質 | 銅を含まない鋳造アルミニウム |
| ケーブルエントリースクリュー | NPT1/2 |
| 作業湿度 | ≤95%RH (結露なきこと) |
