1. 一般的な紹介

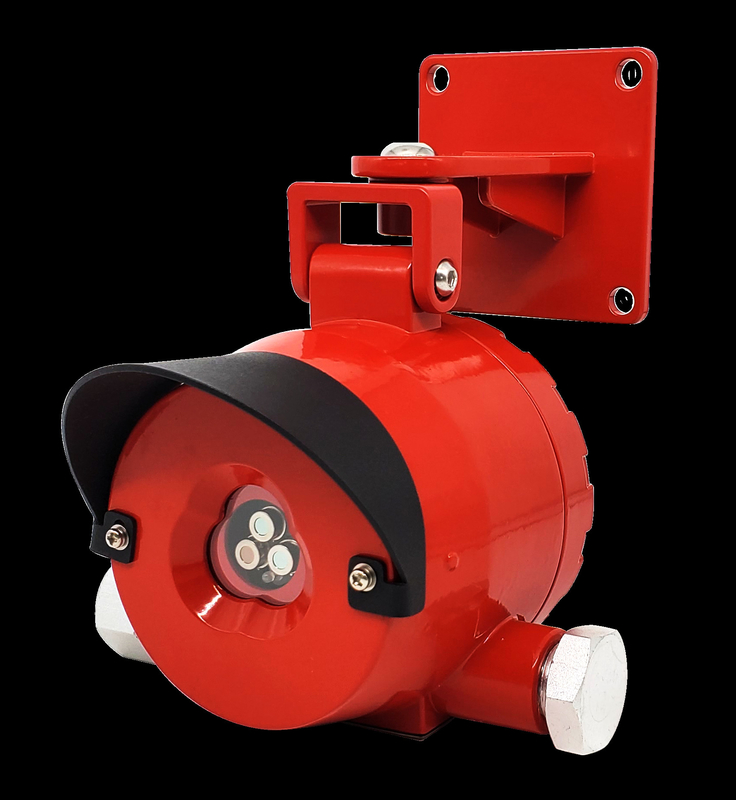

FD10-UVIR2 火炎検出器は、2つのIRセンサーと1つのUV紫外線センサーを使用しています。赤外線センサーは、狭帯域フィルタリングを備えた異なる波長を使用しています。紫外線センサーは、ソーラーブラインドバンドを使用しています。1つのIRセンサーとUVセンサーは、火炎情報の中心波長を反映するために使用されます。もう1つのIRセンサーは、環境中の他の赤外線放射を監視するために使用されます。火炎のちらつき特性と組み合わせ、高速マイクロプロセッサによる分析と、数学的アルゴリズムによる計算により、火炎特性を持つ放射スペクトルが火災警報として確認されます。この検出器は、太陽光、雷、電気溶接、熱放射、電磁干渉、機械的振動などの干渉を抑制し、火炎信号の迅速な応答と正確な識別を実現します。
2. 適用シナリオ
重工業用途、トンネル産業、石油・ガス貯蔵施設、電力産業、石油化学産業など。
3. 主な特徴
1. 応答スペクトル範囲: 4.3μm、5.0μm、185～260nm
2. 最長検出距離は50メートルに達する可能性があります
3. さまざまな場面のニーズに対応する多段階感度設定
4. 磁気バーで感度を調整、現場でカバーを開ける必要はありません
5. 高速、低消費電力、高性能32ビットデータ処理チップを使用
6. 無線周波数および電磁干渉に対する優れた耐性
7. 完璧な特許アルゴリズム、高速応答、高い安定性、強力な誤警報防止能力
8. 90°（IRセンサー）および120°（UVセンサー）の検出角度
9. 最長検出距離は50メートルに達する可能性があります
10. さまざまな場面のニーズに対応する多段階感度設定
11. 磁気バーで感度を調整、現場でカバーを開ける必要はありません
12. 防爆設計、多くの種類の産業現場の危険区域に適しています
4. 技術パラメータ

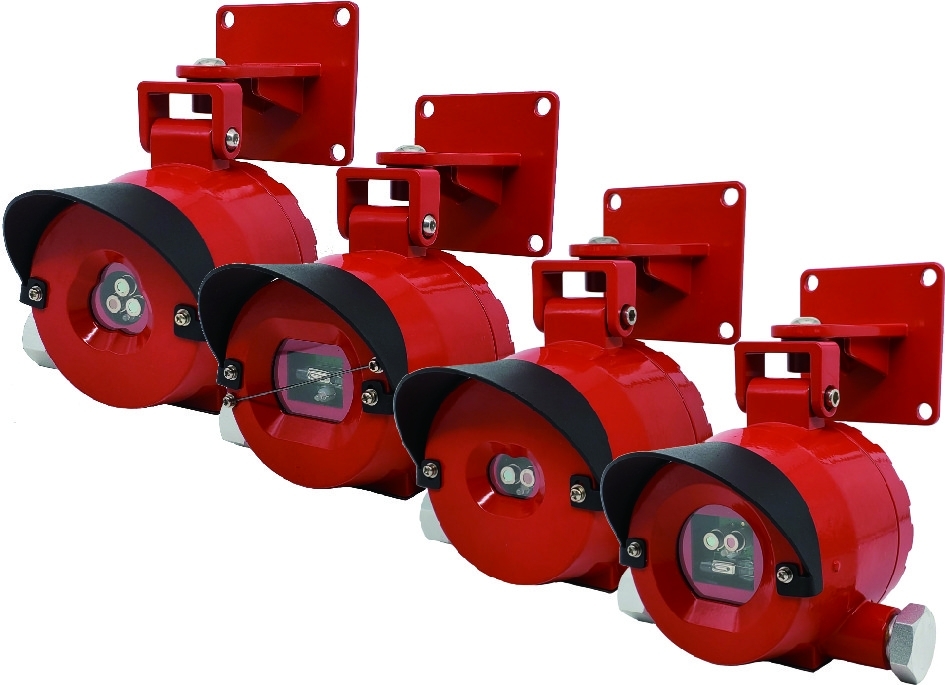

スペクトル応答
| FD10-UV: 185～260nm | FD10-IR2: 4.3μm、5.0μm |
| FD10-IR3: 3.8μm、4.3μm、5.0μm | |
|
FD10-UVIR2: 185～260nm、4.3μm、5.0μm 検出方法 |
|
| 光路のリアルタイムサンプリング | 表示 |
| LEDライト | ステータス表示 |
| 緑色のLEDが点滅して正常動作を示します（3秒ごとの点滅回数は感度レベルを表します） | 赤色のLEDが常に点灯してアラームを示します |
| 操作方法 | |
| 磁気バー、感度調整（4段階） | 信号出力 |
| 4-20mAアナログ | パッシブ・リレー（故障およびアラーム用） |
| Exグレード | |
| Exd ⅡC T6 Gb/ Ex tD A21 | 侵入保護 |
| IP66 | 入力電源 |
| DC24V±6V | 動作電流 |
| ≤30mA（DC24V） | 設置方法 |

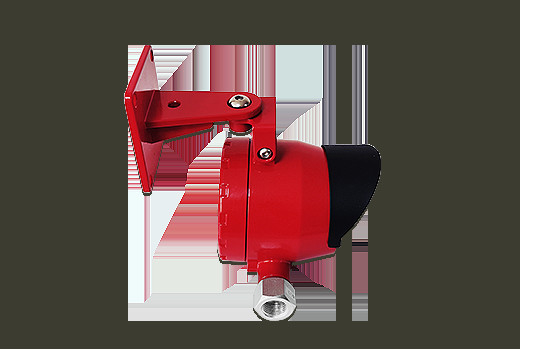

| 壁掛けまたは吊り下げまたはパイプ保持 | 応答時間 |
| FD10-IR2: ≤10秒 |
FD10-IR3: ≤20秒 |
|
(N-ヘプタン火災) |
FD10-IR2: 50m、0.3m×0.3m N-ヘプタン火災 |
| RD10-IR3: 50m、0.3m×0.3m N-ヘプタン火災 | |
| FD10-UVIR2: 50m、0.3m×0.3m N-ヘプタン火災 | |
| 動作温度 | |
| FD10-UV: -20～60℃ | FD10-IR2: -25～70℃ |
| FD10-IR3: -25～70℃ | |
| FD10-UVIR2: -20～60℃ | |
| 視野 | |
| FD10-UV: 120° | FD10-IR2: 100° |
| FD10-IR3: 100° | |
| FD10-UVIR2: 100°（IR）/ 120°（UV） | |
| 重量 | |
| 1.5±0.2kg | ハウジング材質 |
| 無銅鋳造アルミニウム | ケーブルエントリスクリュー |
| NPT1/2 | 動作湿度 |
| ≤95%RH（結露なし） | 5. 会社概要 |
