1.General導入

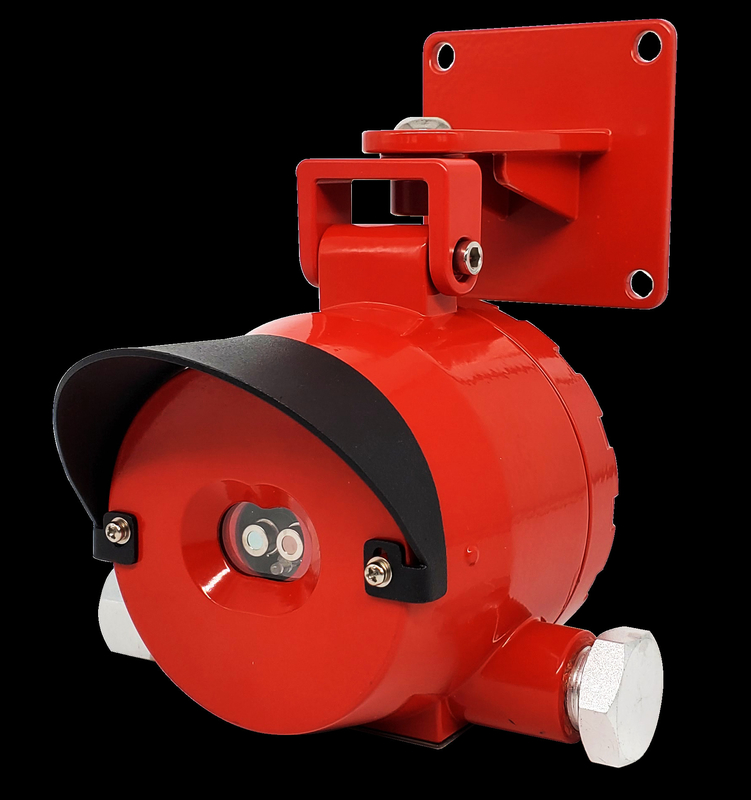

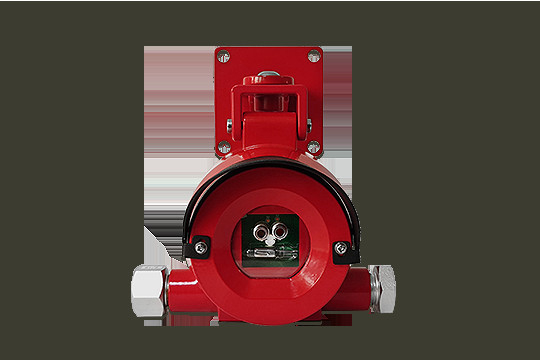

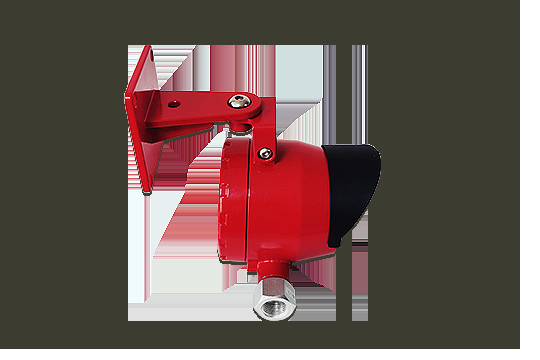

FD10-IR3三倍IRの火炎検出器は理性的な火災探知装置の新型である。探知器は狭帯域のろ過を用いる異なった波長の3台の赤外線センサーを使用する。1台のセンサーが炎情報の中心の波長を反映するのに使用されている。他の2つのセンサーが環境の他の赤外放射を監察するのに使用されている。炎の明滅の特徴と結合し、高速マイクロプロセッサを通って分析し、そして数学アルゴリズムによって計算して、炎の特徴の放射スペクトルは火災警報として確認される。
従って探知器は日光、電光、電気溶接、熱放射、電磁妨害雑音、機械振動および他の干渉の干渉を抑制し、炎信号の急速な応答そして正確な同一証明を達成する。
2.Main特徴
応答のスペクトル範囲:3.8μm、4.3μm、5.0μm
応答時間: <30s>
進入保護:IP66
供給電圧:DC24V±6V
最も長い検出の間隔は50メートルに達することができる
高速、低消費および高性能32ビット データ処理破片を使用して
無線周波数および電磁妨害雑音への優秀な抵抗
完全なパテントのアルゴリズム、速い応答、安定性が高く、強い反偽警報能力
90°の検出の角度
最も長い検出の間隔は50メートルに達することができる
異なった機会の必要性を満たす多重レベル感受性の設定
磁気棒は感受性、場所のカバーを開ける必要性を調節しない
多くのタイプの産業場所の危険な区域のために適した耐圧防爆設計
3.Main技術仕様
応答スペクトルrange3.8μm、4.3μmの5.0μmDetection objectFlameDetection方法
表示methodLEDのlightsStatusはLEDを点滅する感受性（全く4つのレベル）信号の出力を調節するためにalarmOperation methodMagnetic棒を示すように正常運営（フラッシュの常の数3秒毎に感受性のレベルを表す）赤いLEDはライトを示すためにindicationGreen
応答時間<30sex gradeEx="" d="" IIC="" T6="" Gb="">
4.Technical変数
| スペクトル反応 | FD10-UV:185~260nm |
| FD10-IR2:4.3μm、5.0μm | |
|
FD10-IR3:3.8μm、4.3μm、5.0μm FD10-UVIR2:185~260nm、4.3μm、5.0μm |
|
| 検出方法 | 光学道の実時間見本抽出 |
| 表示 | LEDライト |
| 状況表示 | 緑LEDは正常運営を示すために点滅する（フラッシュの数は3秒毎に感受性のレベルを表す） |
| 警報を示す赤い常のLEDライト | |
| 操作方法 | 磁気棒は、調節する感受性（4つのレベル）を |
| 信号の出力 | 4-20mAアナログ |
| 受動のリレー（欠陥および警報のために） | |
| 前の等級 | ExdCⅡ T6 GB前tD A21 |
| 進入保護 | IP66 |
| 入力パワー | DC24V±6V |
| 現在の働くこと | ≤30mA （DC24V） |
| 設置方法 | 壁に取り付けられたまたは持ち上がるか、または握管 |
| 応答時間 |
FD10-IR2:≤10s |
|
検出の間隔 |
FD10-UV:30mの0.3m×0.3mのNヘプタンの火 |
| FD10-IR2:50mの0.3m×0.3mのNヘプタンの火 | |
| RD10-IR3:50mの0.3m×0.3mのNヘプタンの火 | |
| FD10-UVIR2:50mの0.3m×0.3mのNヘプタンの火 | |
| 働く温度 | FD10-UV:-20~60℃ |
| FD10-IR2:-25~70℃ | |
| FD10-IR3:-25~70℃ | |
| FD10-UVIR2:-20~60℃ | |
| 視野 | FD10-UV:120° |
| FD10-IR2:100° | |
| FD10-IR3:100° | |
| FD10-UVIR2:100° （（紫外線） IRの）/120° | |
| 重量 | 1.5±0.2kg |
| 材料の収容 | 銅なしの鋳造アルミ |
| ケーブルの記入項目ねじ | NPT1/2 |
| 働く湿気 | ≤95%RH （凝縮無し） |
