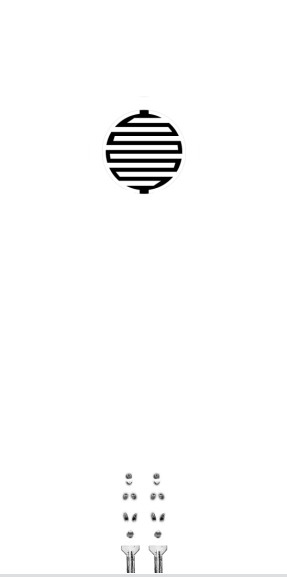

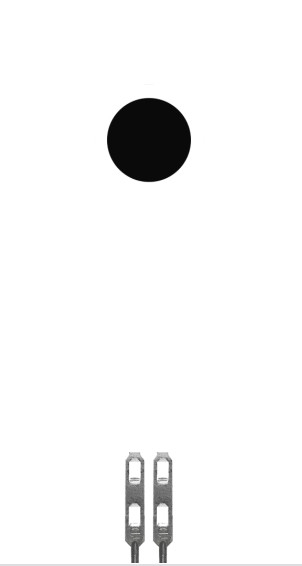

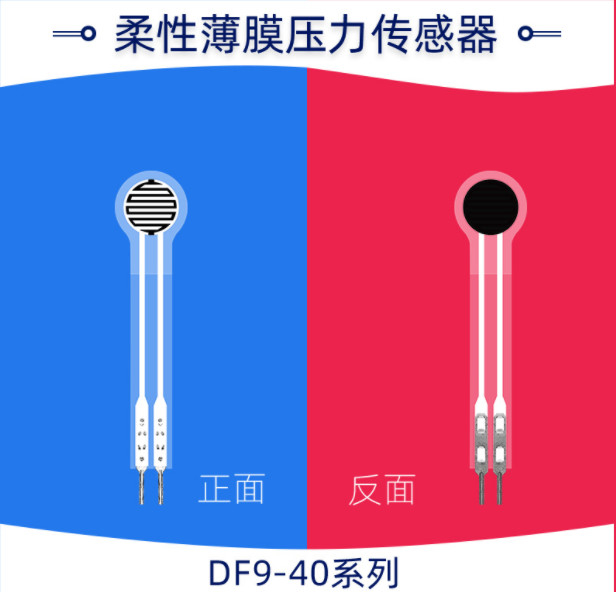

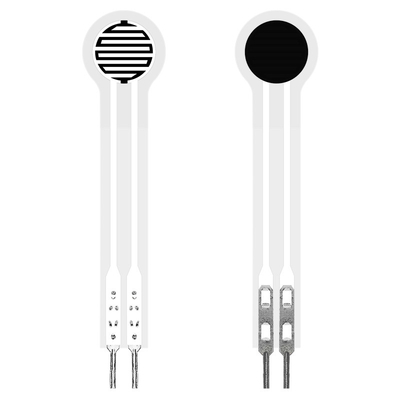

フレキシブル薄膜圧力センサー DF9-40 シリーズ
説明
DF9-40シリーズフレキシブル薄膜圧力センサーは、フレキシブル圧力センサー技術の独立した知的財産権を持つ新型センサーです。柔軟性、耐曲げ性、高感度を備えたフレキシブルナノ機能性材料を、強固な接着力で薄いフレキシブル素材に印刷することで、高感度の圧力検出を実現します。
この薄膜圧力センサーは抵抗型センサーです。センサー表面への圧力が増加すると、出力抵抗が減少します。特定の圧力-抵抗関係を通じて圧力を測定できます。フレキシブルな表面での圧力測定シナリオに適しており、スマートホーム、家電製品、自動車エレクトロニクス、医療機器、産業用制御、スマートロボットなどの分野で広く使用できます。

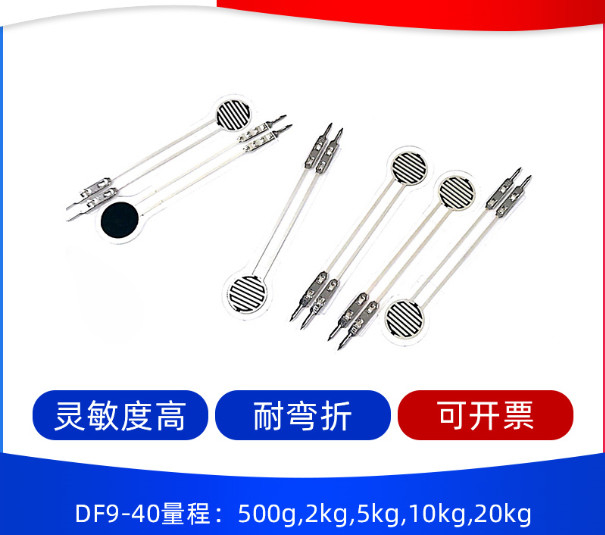

DF9-40シリーズには現在、500g、2kg、5kg、10kg、20kgなどのさまざまな範囲のモデルがあります。
特徴
Ø 超薄型、厚さ0.3mm未満
Ø 迅速な応答
Ø 長寿命、100万回以上の加圧試験に合格
Ø 検出回路がシンプルで、統合と適用が容易
Ø センサープロファイルをカスタマイズ可能
Ø センサー範囲パラメータをカスタマイズ可能
Ø RoHS認証に合格
製品パラメータ
| ロゴ | サイズ(mm) |
| 長さ | 45.7 |
| 幅 | 10 |
| 感圧部 | φ7.5 |
| ピンピッチ | 2.54 |
| 許容誤差 | 0.2 |
性能指標
| モデル | DF9-40@500g | DF9-40@2kg | DF9-40@5kg | DF9-40@10kg | DF9-40@20kg |
| 範囲 | 0~500g | 0~2kg | 0~5kg | 0~10kg | 0~20kg |
| 厚さ | ≤0.3mm | ||||
| 寸法 | 仕様とサイズの説明を参照 | ||||
| 応答点注記1 | ≤20g | ≤300g | ≤700g | ||
| 再現性 | ±5%(50%負荷時) | ||||
| 一貫性注記2 | ±10%(同一モデルのバッチ) | ||||
| ヒステリシス | +15% (RF+ - RF-)/RF+ | ||||
| 耐久性 | ＞100万回 | ||||
| 初期抵抗 | ＞10MΩ(無負荷) | ||||
| 応答時間 | < 1ms | ||||
| 復帰時間 | < 15ms | ||||
| 試験電圧 | 標準値 DC 3.3V | ||||
| 動作温度 | -20℃ - 60℃ | ||||
| EMI | 発生なし | ||||
| ESD | 無感度 | ||||
データ参照シート
|
モデル: DF9-40@500g |
モデル: DF9-40@2kg |
モデル: DF9-40@5kg |
モデル: DF9-40@10kg |
モデル: DF9-40@20kg |
|||||
| 圧力/kg | 抵抗/kΩ | 圧力/kg | 抵抗/kΩ | 圧力/kg | 抵抗/kΩ | 圧力/kg | 抵抗/kΩ | 圧力/kg | 抵抗/kΩ |
| 0.05 | 34.87 | 0.2 | 11.20 | 0.5 | 8.66 | 1 | 4.38 | 2 | 4.85 |
| 0.1 | 14.87 | 0.4 | 6.07 | 1 | 4.68 | 2 | 3.05 | 4 | 3.67 |
| 0.2 | 7.39 | 0.6 | 4.31 | 1.5 | 3.60 | 3 | 2.50 | 6 | 3.06 |
| 0.25 | 6.14 | 0.8 | 3.43 | 2 | 3.11 | 4 | 2.20 | 8 | 2.73 |
| 0.3 | 5.19 | 1 | 2.97 | 2.5 | 2.78 | 5 | 2.00 | 10 | 2.55 |
| 0.4 | 4.37 | 1.2 | 2.67 | 3 | 2.55 | 6 | 1.85 | 12 | 2.43 |
| 0.5 | 3.77 | 1.4 | 2.48 | 3.5 | 2.36 | 7 | 1.76 | 14 | 2.36 |
| 1.6 | 2.30 | 4 | 2.17 | 8 | 1.70 | 16 | 2.31 | ||
| 1.8 | 2.19 | 4.5 | 1.98 | 9 | 1.63 | 18 | 2.27 | ||
| 2 | 2.08 | 5 | 1.83 | 10 | 1.60 | 20 | 2.23 | ||
