RoHS DF9-16 柔軟性薄膜力センサー 23.2mm*10mm

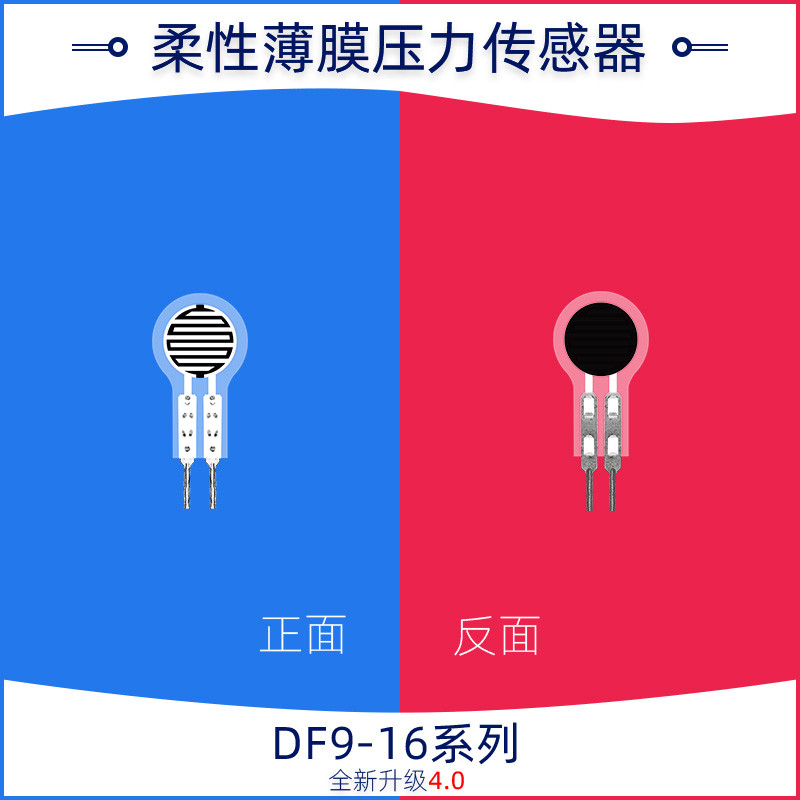

フレキシブル薄膜圧力センサー DF9-16 シリーズ

説明

DF9-16 シリーズフレキシブル薄膜圧力センサーは、フレキシブル圧力センサー技術の独立した知的財産権を持つ新型センサーです。柔軟性、耐曲げ性、高感度を備えたフレキシブルナノ機能性材料を、接着性、耐曲げ性、高感度に優れたフレキシブル薄膜材料に印刷することで、高感度の圧力検出を実現します。
この薄膜圧力センサーは抵抗型センサーです。センサー表面への圧力が増加すると、出力抵抗が減少します。特定の圧力-抵抗の関係を通じて圧力を測定できます。フレキシブルな表面での圧力測定シナリオに適しており、スマートホーム、家電製品、車載電子機器、医療機器、産業用制御、スマートロボットなどの分野で広く使用できます。
DF9-16 シリーズには現在、500g、2kg、5kg、10kg、20kgなど、さまざまな範囲のモデルがあります。

特徴


Ø 超薄型、厚さ0.3mm未満

Ø 迅速な応答

Ø 長寿命、100万回以上の加圧試験に合格

Ø 検出回路はシンプルで、統合と適用が容易

Ø センサープロファイルはカスタマイズ可能

Ø センサー範囲パラメータはカスタマイズ可能

Ø RoHS認証に合格


製品パラメータ




性能指標


データリファレンスシート



モデル: DF9-16@500g		モデル: DF9-16@2kg		モデル: DF9-16@5kg		モデル: DF9-16@10kg		モデル: DF9-16@20kg
圧力/kg	抵抗/kΩ	圧力/kg	抵抗/kΩ	圧力/kg	抵抗/kΩ	圧力/kg	抵抗/kΩ	圧力/kg	抵抗/kΩ
0.05	34.87	0.2	11.20	0.5	8.66	1	4.38	2	4.85
0.1	14.87	0.4	6.07	1	4.68	2	3.05	4	3.67
0.2	7.39	0.6	4.31	1.5	3.60	3	2.50	6	3.06
0.25	6.14	0.8	3.43	2	3.11	4	2.20	8	2.73
0.3	5.19	1	2.97	2.5	2.78	5	2.00	10	2.55
0.4	4.37	1.2	2.67	3	2.55	6	1.85	12	2.43
0.5	3.77	1.4	2.48	3.5	2.36	7	1.76	14	2.36
		1.6	2.30	4	2.17	8	1.70	16	2.31
		1.8	2.19	4.5	1.98	9	1.63	18	2.27
		2	2.08	5	1.83	10	1.60	20	2.23

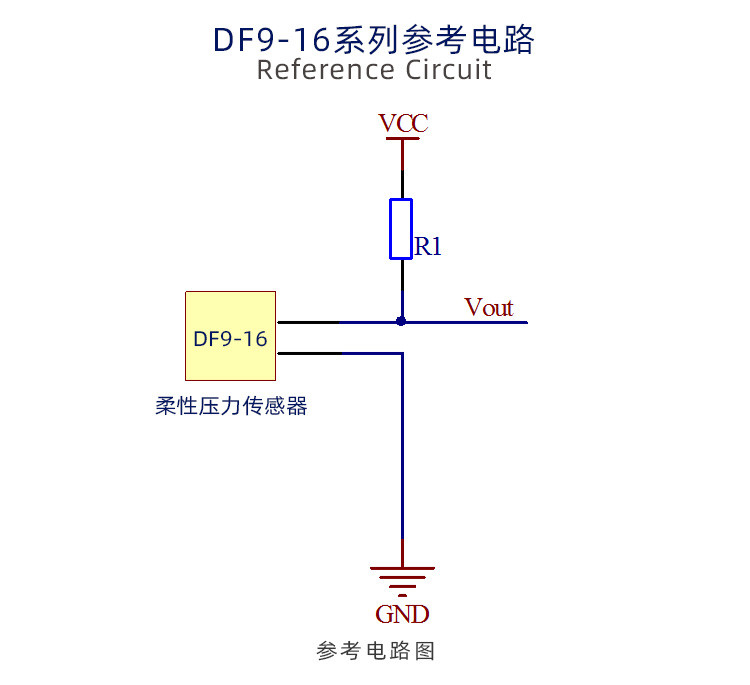

参考回路
