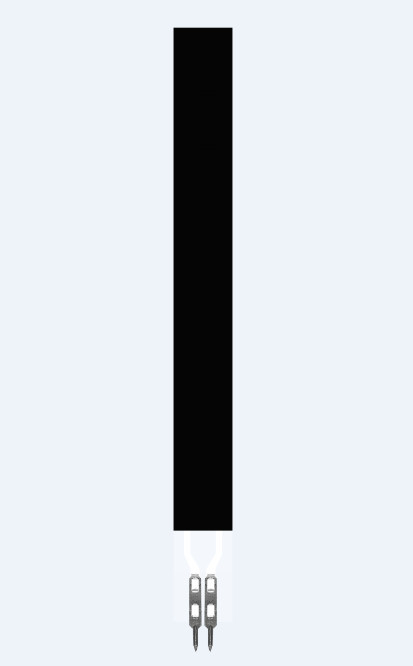

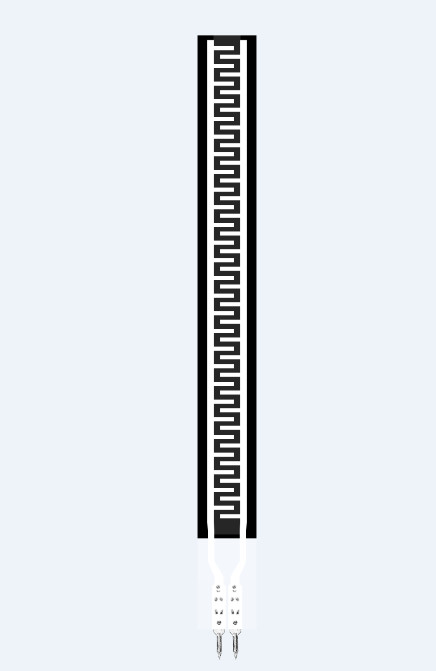

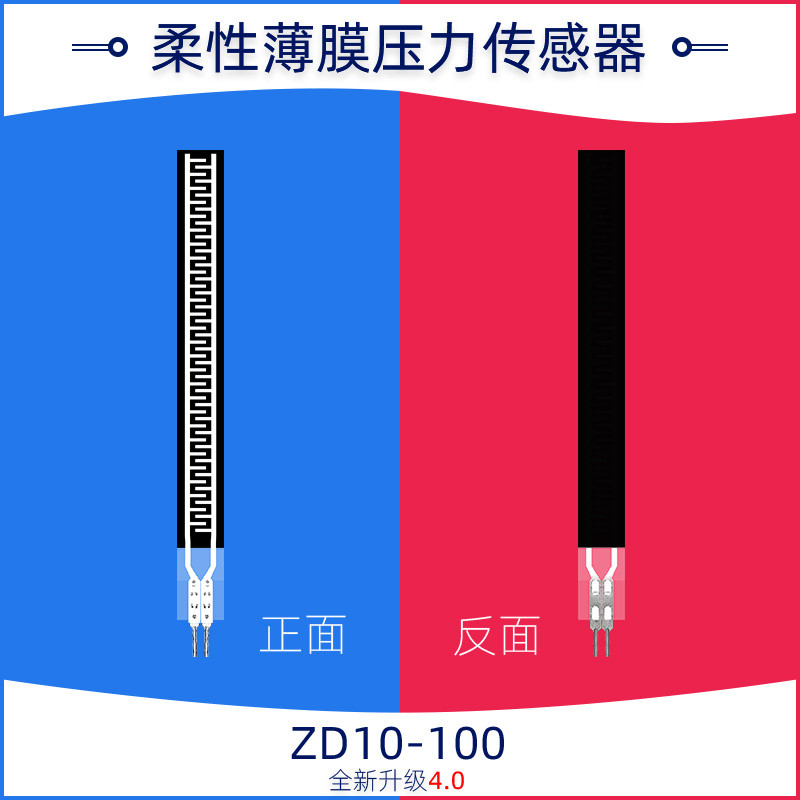

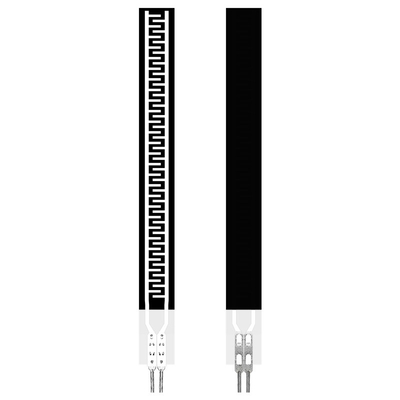

ODM スマート柔軟性薄膜圧力センサー ZD10-100 健康のために

• ZD10-100フレキシブル圧力センサは無極性部品であり、回路に方向性はありません。
• 使用する際は、センサの感圧領域を固く平らな面に置いてください。曲面または不規則な面でセンサを使用すると、センサが最初に導通状態になります。つまり、圧力がないときに「応答」状態になります。この状態でも、センサの出力抵抗は圧力変化に応答することができ、対応する関係は参照データシートには適用されません。
• 支持面と力印加面がどちらも剛性のある硬い面であり、接触面がセンササイズ（センサ感度領域サイズ52mm*10mm）より大きい場合、センサ自体の構造により、圧力応答が小さく不安定になる可能性があります。感度領域の中央に丸い柔らかいゴムパッドを貼り付ける必要があります。直径は感度領域よりわずかに小さく、面積は感度領域の面積の60％以上である必要があります。
• 両面テープを使用して、センサを支持面に固定できます。貼り付ける前に、支持面が整然と清掃されていることを確認してください。3Mブランドの両面テープの使用をお勧めします。カスタマイズされたサービスを提供します。
• センサに圧力がかかり、圧力が維持されると、出力抵抗値は時間の経過とともにわずかにドリフトします。通常は5％以内です。この誤差は、タイミングキャリブレーションの方法で減らすことができます。キャリブレーション操作では、圧力を加えた後の待ち時間は、実際のアプリケーションでの待ち時間と一致しています。センサの力の状態は、さまざまなアプリケーションシナリオで異なるため、ユーザーは実際のアプリケーションシナリオに従ってセンサを配置し、ドリフトパラメータを自分でテストすることをお勧めします。

お知らせ

• センサを使用する際は、負荷を均等に受け、鋭利な物体がセンサに直接接触しないようにしてください。
• 範囲外の使用は、センサの性能を低下させたり、センサを破壊したりする可能性があります。
• センサ端子は銅とスズメッキ材料でできており、必要に応じてリード線を溶接できます。溶接温度が高すぎないように注意する必要があります。300℃を超えないことが推奨され、接触時間は1秒を超えないようにして、高温によるフィルム基板の溶融と変形を防ぎます。
