最良の柔軟性薄膜圧力センサー SF45-65 複数のフィールドのための迅速応答
記述
SF45-65柔軟薄膜圧力センサーは,独立した知的財産権を持つ柔軟な圧力センサー技術を使用する新しいタイプのセンサーです.柔軟で薄い素材に印刷され 粘着力が強い柔軟なナノ機能材料で 圧力の感度が高い検出が可能になります
SF45-65柔軟フィルム圧力センサーは抵抗性センサーである.センサー表面に施された圧力が増加するにつれて出力抵抗は減少する.圧力は特定の圧力と抵抗関係によって測定できます.

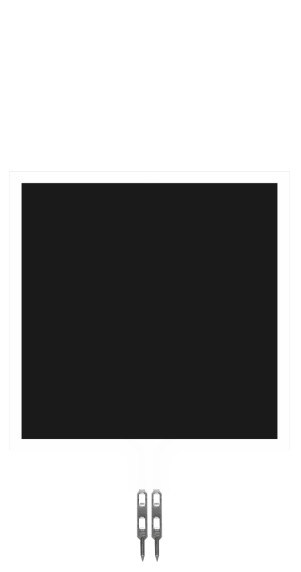

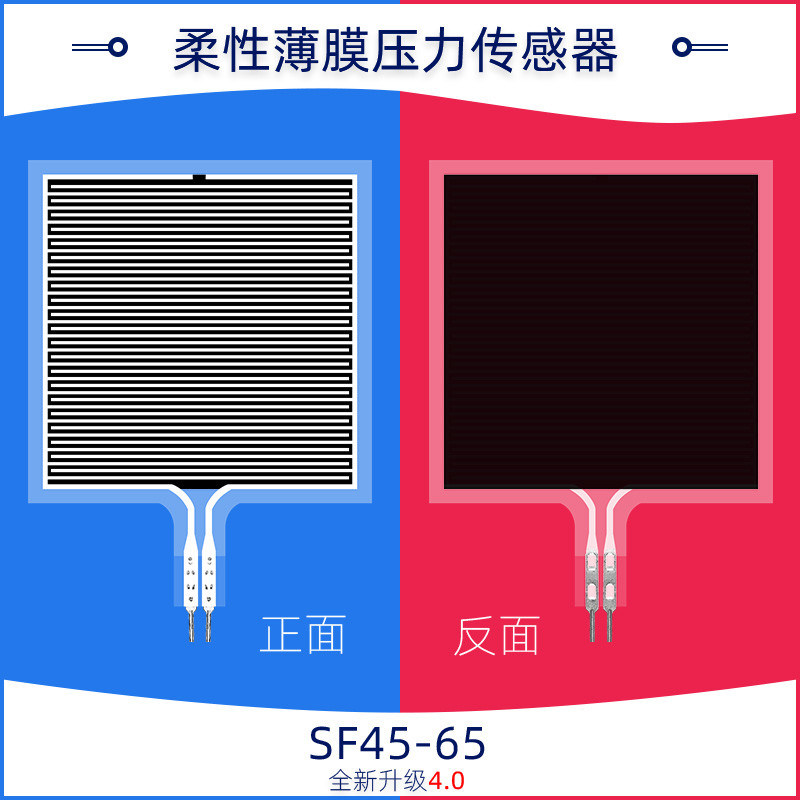

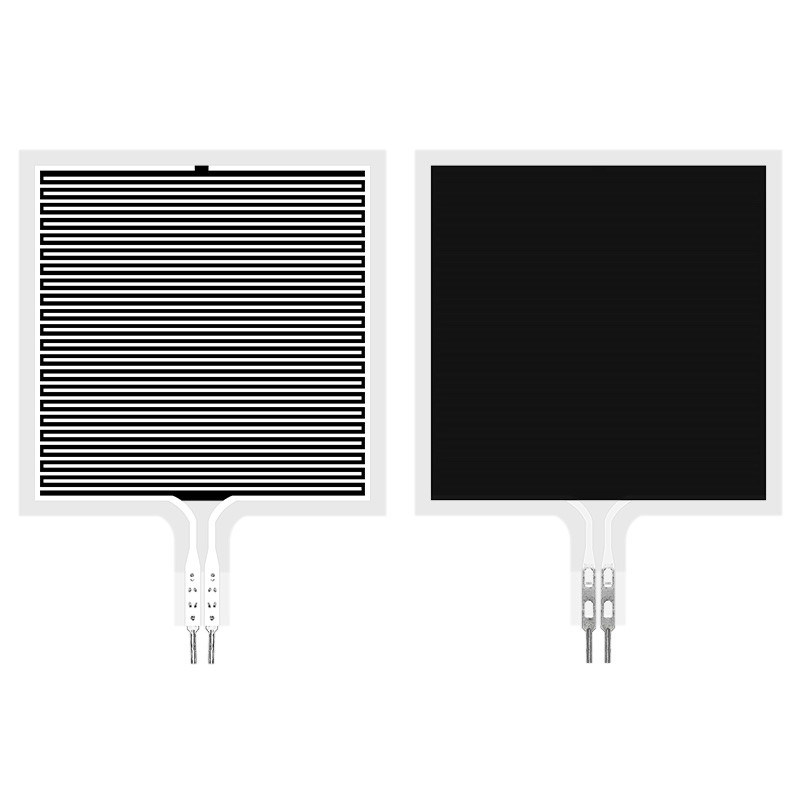

SF45-65柔軟フィルム圧力センサーは,四角感知領域を持つ圧力センサーである.感知領域は46*46mmのサイズで,5kg以内の圧力を測定することができる.柔らかい表面の圧力測定シナリオに適していますスマートホーム,消費者用電子機器,自動車用電子機器,医療機器,産業制御,スマートロボットなどの分野で広く使用できます.
特徴
Ø 超薄,厚さ0.4mm未満
Ø 屈曲抵抗性
Ø 迅速な対応
Ø 長寿命,100万回以上の圧縮試験に合格
Ø 出力信号を検出しやすい
Ø 製品の長さ,サイズ,ピンパッケージをカスタマイズできます.
Ø センサーの範囲パラメータをカスタマイズできます.
業績指数
| モデル |
SF45-65 |
| 範囲 |
0~5kg |
| 厚さ |
≤0.4mm |
| サイズ |
仕様とサイズ説明を参照 |
| 応答点 |
≤30g |
| 繰り返し可能性 |
±5% (負荷が50%) |
| 一貫性 |
±15% (仕様とサイズ説明を参照) |
| ヒステレシス |
+10% (RF)+- RF-) /RF+ |
| 耐久性 |
>100万回 |
| 最初 の 抵抗 |
>10MΩ (負荷なし) |
| 応答時間 |
<1ms |
| 再開時間 |
<15ms |
| 試験電圧 |
典型的な DC 3.3V |
| 動作温度 |
-20°C ~ 60°C |
| EMI |
産物がない |
| ESD |
感覚が失われる |
| モデル |
圧力/Kgf |
0.25 |
0.5 |
0.75 |
1 |
1.5 |
2 |
2.5 |
3 |
3.5 |
4 |
4.5 |
5 |
| SF45-65 |
抵抗/KΩ |
4.04 |
1.87 |
1.17 |
0.86 |
0.62 |
0.46 |
0.37 |
0.32 |
0.27 |
0.25 |
0.20 |
0.17 |
参照回路
ガイドライン
SF45-65柔らかい薄膜圧力センサーは,極性のない部品で,回路には方向性がない.
- 使用する際には,センサーの圧力敏感ゾーンを固い平らな表面に置いてください.圧力がないときの"反応"状態この状態では,センサー出力抵抗は圧力の変化に反応し,対応関係が参照データシートに適用されなくなります.
- サポート表面と力を施す表面が硬い表面と硬い表面の両方であり,センサーの構造により接触面がセンサーの敏感領域よりも大きい場合,圧力の反応は小さく不安定である可能性があります円の柔らかいゴムパッドが敏感なエリアの中心部に貼り付けられ,直径が敏感なエリアよりも少し小さい場合,面積は敏感領域の面積の60%以上でなければならない.;
- サポート 表面 に センサー を 固定 する ため に 双面 テープ を 使う こと が でき ます.貼る 前 に サポート 表面 が 整然 で 清潔 で ある よう 注意 し て ください.3Mブランドの双面テープを使用することが推奨されます.パーソナライズされたサービスを提供します
発表
- センサーを使用する際には,受信負荷を均等にさせ,鋭い物体のセンサーとの直接接触を避ける.
- 距離を超えた使用はセンサーの性能を低下させ,センサーを破壊します.
- センサー端末は銅とチンの材料ででき,需要に応じて鉛を溶接することができます.溶接温度があまりにも高くないことに注意してください.温度が300°Cを超えないように推奨されています高温で薄膜基板が溶け,変形しないように,接触時間は1秒を超えてはならない.
