極度に敏感な反応 柔軟な薄膜圧力センサー ピエゾレシシブ電子ペン マイクロ
記述

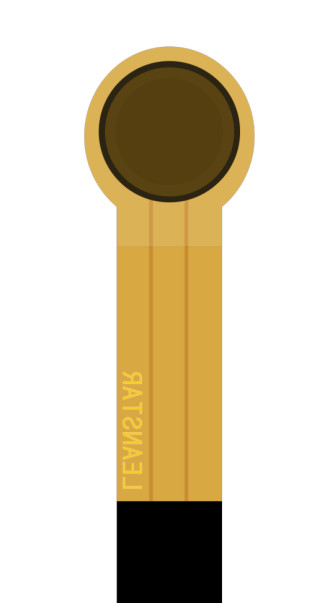

SI4-G 柔軟な薄膜圧力センサー柔軟な圧力センサー技術による独立した知的財産権を持つ新しいタイプのセンサーです. 柔軟な薄い素材に印刷され,強い粘着力があります.柔軟なナノ機能材料の屈曲耐性と高い感度圧力検出の高感度を実現するために
柔軟フィルム圧力センサーは抵抗センサーである.センサー表面に施された圧力が増加するにつれて出力抵抗は減少する.圧力は特定の圧力と抵抗関係によって測定できます.
SI4-G柔軟フィルム圧力センサーは,主に電子ペンの圧力トリガーと検出に使用されます.ペンのコアの後部に設置されています.電子ペンで書き込むときアルゴリズム処理後,手書き認識が実現できる. 姿勢調整などの機能で 信号は単純な回路で収集できます
特徴
Ø 超薄,厚さ0.25mm未満
Ø 屈曲抵抗
Ø 迅速な対応
Ø 長寿命,100万回以上の圧縮試験に合格
Ø 出力信号を検出しやすい
Ø 商品の長さ,サイズ,ピンパッケージなど,カスタマイズできます.
Ø センサー範囲のパラメータを調整できる
業績指数
| モデル | SI4-G |
| 範囲 | 0~500g |
| 厚さ | ≤0.25mm |
| サイズ | 仕様とサイズ説明を参照 |
| 応答点 | ≤30g |
| 繰り返し可能性 | ±10% ((50%の負荷) |
| 一貫性 | ±20% (同じモデルのセット) |
| ヒステレシス | +10% (RF)+- RF-) /RF+ |
| 耐久性 | >100万回 |
| 最初 の 抵抗 | >10MΩ (負荷なし) |
| 応答時間 | <1ms |
| 再開時間 | <15ms |
| 試験電圧 | 典型的な DC 3.3V |
| 動作温度 | -20°C 60°C |
| EMI | 産物がない |
| ESD | 感覚が失われる |
| モデル | 圧力/g | 50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 |
| SIG-4 | 抵抗/KΩ | 5.26 | 3.24 | 2.47 | 2.10 | 1.85 | 1.66 | 1.55 | 1.45 | 1.38 | 1.33 |
センサーがストレスを加え,圧力を維持した後,出力抵抗値は,通常5%以内で,時間とともにわずかに変動する.この誤差は,タイミング校正方法によって軽減することができる.カリブレーション作業では圧力を施した後の待機時間は実際のアプリケーションでの待機時間と一致する.センサーの力状態は,異なるアプリケーションシナリオで異なるため,ユーザが実際のアプリケーションシナリオに応じてセンサーを配置し,漂流パラメータを自分でテストすることが推奨されます..
