特別な経験 より良い生活のための柔軟な薄膜圧力センサー ZD10-100
説明
ZD10-100 フレキシブル薄膜圧力センサーは、フレキシブル圧力センサー技術の独立した知的財産権を持つ新しいタイプのセンサーです。圧力検出の高感度を実現するために、柔軟なナノ機能材料の強力な接着性、曲げ抵抗、および高感度を備えた柔軟な薄い材料に印刷されています。
フレキシブルフィルム圧力センサーは抵抗センサーです。センサーの表面に加えられる圧力が増加すると、出力抵抗は減少します。圧力は、特定の圧力抵抗関係を通じて測定できます。
ZD10-100 は、主に特定の領域での小さな圧力検出に使用されます。その応答点は 50g 未満と低く、ZD10-100 センサーの表面の圧力トリガーと圧力変化を効果的に検出できます。スマートホーム、家電、自動車用電子機器などの分野で広く使用できます
特徴
Ø 超薄型、厚さ 0.3mm 未満
Ø 柔軟な防水パッケージ
Ø 曲げ抵抗
Ø 迅速な対応
Ø 長寿命、100万回以上のプレス試験に合格
Ø 出力信号は検出しやすい
Ø カスタマイズ可能な製品の長さ、サイズ、ピン パッケージなど
Ø センサー範囲パラメータはカスタマイズ可能
パフォーマンス インデックス
| モデル |
ZD10-100 |
| 範囲 |
0~500g |
| 厚さ |
≤0.3mm |

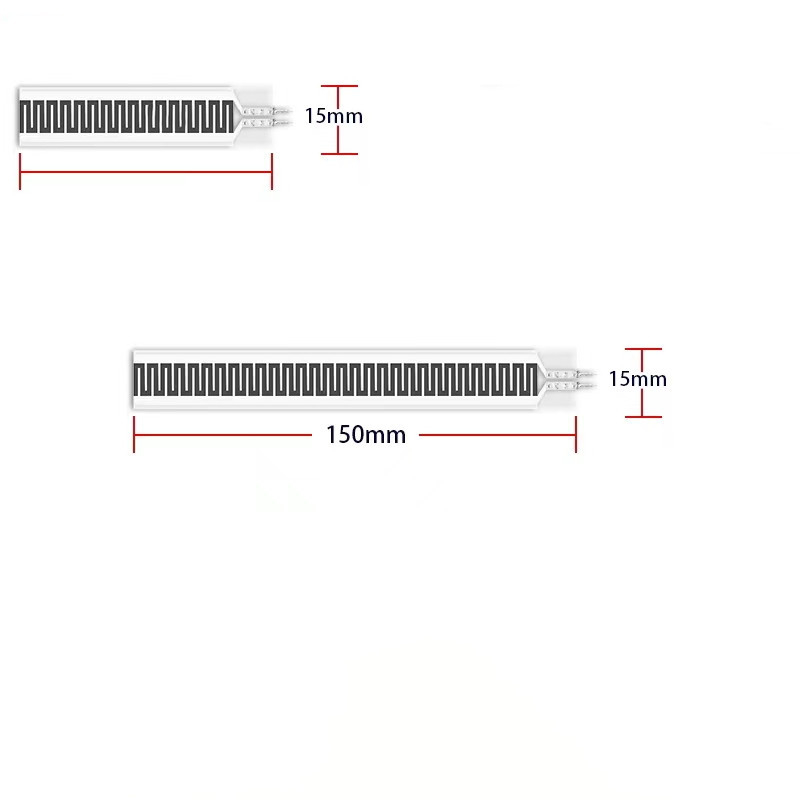

| 寸法 |
仕様とサイズの説明を参照してください |
| 対応ポイント1 |
≤50g |
| 再現性 |
±5%(50%負荷時) |
| 一貫性2 |
±15%(同機種バッチ) |
| ヒステリシス |
+10% (RF+ - RF-)/RF+ |
| 耐久性 |
＞100万回 |
| 初期抵抗 |
＞10MΩ(無負荷) |
| 反応時間 |
＜1ms |
| 再開時間 |
＜15ms |
| 試験電圧 |
標準値 DC 3.3V |
| 動作温度 |
-20℃～60℃ |
| EMI |
農産物なし |
| ESD |
無神経 |
データ参照シート
| モデル |
圧力/gf |
50 |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
| ZD10-100 |
抵抗/KΩ |
10.29 |
5.34 |
3.98 |
3.32 |
2.98 |
2.82 |
2.66 |
2.55 |
2.47 |
2.43 |
注: アイコン内の曲線は、特定の条件下で測定されたデータから作成されています。曲線の関係は参考用です。実際のデータは、特定のアプリケーションに従ってインストール後にテストする必要があります。
基準回路
指示
- ZD10-100 フレキシブル圧力センサーは無極性コンポーネントであり、回路に方向性はありません。
- ご使用の際は、センサーの感圧部を固く平らな面に置いてください。曲面または不規則な表面でセンサーを使用すると、センサーは最初は導電性になります。つまり、圧力がない場合は「応答」状態になります。この状態では、センサー出力抵抗は圧力変化に応答することができ、対応する関係は参照データシートには適用されません。
- 支持面と加力面がともに剛体で硬い面で、接触面がセンサーサイズ（センサー受感部サイズ52mm×10mm）よりも大きい場合、センサー自体の構造上、圧力応答が小さくなり、不安定。敏感な領域の中心に丸い柔らかいゴムパッドを貼り付ける必要があります。直径は敏感な領域よりもわずかに小さく、領域は敏感な領域の面積の60％を超える必要があります。
- 両面テープを使用してセンサーを支持面に固定できます。貼り付ける前に、支持面がきれいできれいであることを確認してください。3M ブランドの両面テープを使用することをお勧めします。カスタマイズされたサービスを提供します。
- センサーに負荷がかかり、圧力を維持した後、出力抵抗値は時間の経過とともにわずかにドリフトしますが、通常は 5% 以内です。このエラーは、タイミング キャリブレーションの方法によって減らすことができます。キャリブレーション動作において、加圧後の待ち時間は、実際のアプリケーションでの待ち時間と一致しています。センサーの力の状態はアプリケーション シナリオによって異なるため、実際のアプリケーション シナリオに従ってセンサーを調整し、ドリフト パラメータを自分でテストすることをお勧めします。
お知らせ
- センサーを使用するときは、負荷が均等にかかるようにし、鋭利なものがセンサーに直接接触しないようにしてください。
- 範囲を超えて使用すると、センサーの性能が低下するか、センサーが破壊されることさえあります。
- センサー端子は銅とスズメッキの素材でできており、必要に応じてリードを溶接することができます。はんだ付け温度が高すぎてはならないことに注意してください。高温でフィルム基板が溶けて変形するのを防ぐために、300°Cを超えないようにすることをお勧めします。接触時間は1秒を超えないようにしてください。 .
